GDTE043A1-7是一款800x480分辨率，配有迷你HDMI驅動板的4.3寸全視角彩色液晶顯示模塊,可選配帶USB接口驅動板的電阻式觸摸屏和電容式觸摸屏、遙控器等,5V電壓。此款模塊廣泛應用于車載、安防、各式儀器儀表、智能設備等。適用于樹莓派Raspberry Pi等。相比較于我們的標準HDMI驅動板這款迷你驅動板尺寸更小，可為客戶節省更多空間，且價格更實惠。
注意：
電源適配器的輸出和中心引腳應為5V / 2000mA，正電壓為正極，外屏蔽層為負電壓。控制器RTD2660的溫度在工作期間會升高。這是正?，F(xiàn)象，不是質量問題。
丟失信號時，屏幕為藍色或黑色，可在菜單設置中使用。
HDMI接口
全視角80°/ 80°/ 80°/ 80°（L / R / U / D）
適用于樹莓派等。
可選的4.3英寸4線電阻式觸摸屏，帶有USB驅動板和電纜
帶有USB控制器板和電纜的可選電容式觸摸屏
可選的遙控器
選購配件清單（以下配件需要單獨購買,如需購買請聯系我們）
*如果您選購了觸摸屏,我們將默認為您安裝到模塊上。
|
產品圖片
|
產品型號
|
產品描述
|
|
|
GDTE-TPC043-3-USB
|
4.3寸電容式觸摸屏帶USB控制器板和USB數據線
|
|
|
GDTE-TP043-3
|
4.3寸4線電阻式觸摸屏
|
|
|
GDTE-DBTP-USB04W-1
|
USB接口/4線電阻式觸摸屏驅動板/控制板
|
|
|
GDTE2025
|
遙控器
|
|
|
GDTE4826
|
5V/2A(2000mA)電源適配器
|
|
型號
|
GDTE043A1-7
|
|
尺寸
|
4.3''
|
|
顯示模式
|
800x(RGB)x480 Dots
|
|
顯示屏連接器
|
FPC
|
|
FPC 連接器
|
40 Pin,間距0.5mm
|
|
工作溫度
|
-20~+70 ℃
|
|
儲存溫度
|
-30~+80℃
|
|
觸摸屏是否可選
|
是
|
|
陽光下可視
|
不支持
|
|

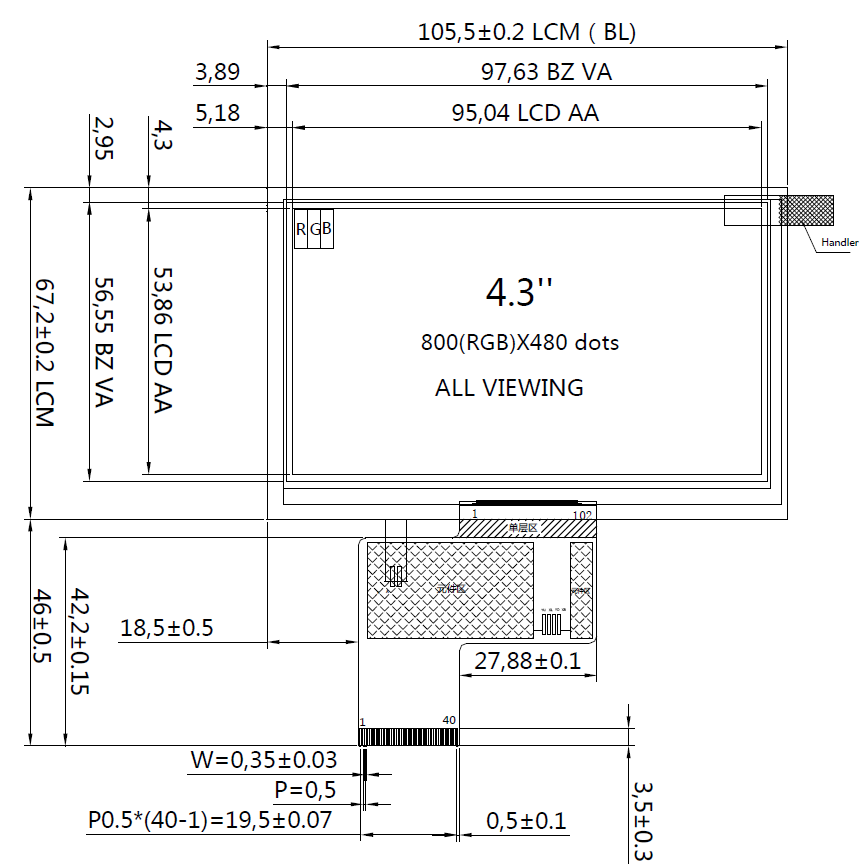

顯示屏外形尺寸
|
105.5(W)X67.20(H)x2.8(T)
|
|
|
97.63X56.55
|
|
有效視域
|
95.04X53.86
|
|
點間距
|
0.1188(W)x0.1122(H)
|
|
IC封裝
|
COG
|
|
驅動
|
HX8264
|
|
接口
|
HDMI
|
|
響應時間(Typ)
|
15ms
|
|
LCD類型
|
TFT-LCD /Transmissive / IPS
|
|
視角
|
80°/80°/80°/80°(L/R/U/D)
|
|
顏色
|
65K/262K/16.7M
|
|
對比度(Typ)
|
500:1
|
|
亮度(Typ)
|
350cd/m2
|
|
類型 |
名稱 (可下載)
|
版本
|
語言
|
更新日期
|
文件大小
|
 |
4.3寸電容觸摸屏圖紙 |
1.0
|
English
|
2020-04-21
|
212.18KB
|
4線電阻觸摸屏和連接器資料
